拖鏈用柔性電纜標準是什么

文章出處：hs468.cn 作者：BCC玖泰時間：2024-03-13 08:10:36 瀏覽量：返回上一頁

說起柔性電纜，大家可能并不是很陌生,，但是在為拖鏈系統選購柔性電纜的時候卻可能會陷入一些誤區,。

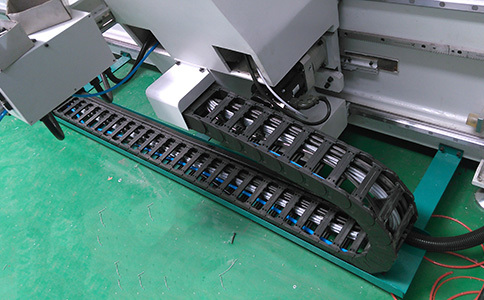

拖鏈用柔性電纜標準

首先，拖鏈用柔性電纜的標準結構

1,、抗拉中心

在電纜的中心,，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下,，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構,，防止絞線游離到電纜的中心區域。

2,、導體結構

電纜應該選擇zui具柔韌性的導體,，一般來說導體越細，電纜的柔韌性越好,，但導體過細,，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑,，長度和節向的屏蔽組合,，它有zui佳的抗拉能力。

3,、芯線絕緣

電纜內的絕緣材料不能彼此粘滯,，而且絕緣層還需要支撐每股單股的導線,。因此只有在高壓成型的PVC、PE,、TPE材料才能用于拖鏈,，數百萬米電纜的應用過程中證實他的可靠性,。

4,、絞線

絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用,，絞線結構應按運動狀態設計,，從12根芯線開始，因該采用成束絞合的方式,。

5,、內護套

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物,。這一方法能保證絞線結構不會散亂,。

6、屏蔽

用優化的編織角度將屏蔽層緊緊的編織在內護套外,，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效,。緊密編織的屏蔽層同時具有抗扭力的作用。

7,、外護套

由不同的改良材料制成的外護套具有不同的功能,，有抗UV功能的，有抗低溫功能的,，有耐油的以及成本優化的,。但所有的這些外護套都有一個共同點，高耐磨性,，并不會粘附任何東西,。外護套必須是高柔性的，但也要有支撐功能,，當然應該是高壓成型的,。

其次，拖鏈用柔性電纜的選用標準

1,、普通護套軟電纜是不能進拖鏈的;

2,、存在設計缺陷的電纜：外徑不一致的芯線組合，沒有經過周密設計,，導致線纜各點受力不均,，導致電纜使用時壽命劇減;

3、拖鏈電纜為了增加柔韌性和機械強度,，一般需要加以輔助特性功能,，如按常規電纜縮小絞距是行不通的;

4,、外護套材料，一般收縮性稍強的材料有利于電纜的使用壽命,，普通的PVC是不具備拖鏈用高柔性電纜外護套使用標準的,。

最后，拖鏈用柔性電纜的選型標準

1,、載流量

載流量就是電纜在使用中能夠承受的電流值,，而一般人們所說的載流量所指的是最大限度下的電流值，所以在選購電纜時,，需要查看電纜在結構設計上是否采用了降額設計,，關于這一點，只要是正規電纜在產品說明書上都會有詳細說明,，另外還需要查看電纜引腳處的絕緣值耐壓大小,，看看是否符合應用需求。

2,、電纜結構尺寸

不同場所下對所使用的電纜尺寸大小一般情況下是不同的,，電纜尺寸越大表示電纜所能承受的電流值也就越大。

3,、阻抗匹配

電纜為實現信號運輸作用,，一般情況下都是有阻抗要求的，尤其是在磁場干擾比較大的環境下,，對電纜阻抗匹配要求是更為嚴格,，在使用過程中，如果電纜阻抗不匹配,，不嚴重的情況可能會導致信號傳輸出現斷斷續續,，若比較嚴重的情況，會引起信號反射,，導致信號無法接收,。

4、屏蔽

為提升電纜信號傳遞性,，在電纜的絕緣外需要加屏蔽層,，從而對外界環境起到屏蔽效果，拖鏈用高柔性電纜一般采用編織屏蔽,，干擾信號較強的可采用雙層屏蔽或多層屏蔽,。

5、可靠性

電纜是否具備可靠性也就是是否具備安全性,，高柔性電纜采用面接觸或者是點接觸的方式,，促使連接部位更加緊密，確保在使用過程中更加可靠。

拖鏈用柔性電纜的選用標準,，既不導體細,，也不是手感軟，是否斷芯也不是判斷拖鏈電纜質量的標準,，有效的數據傳輸才是電纜的根本,。

Q
耐折拖鏈電纜的彎折次數越高越好嗎？

A
理論上,，耐彎折次數越高的拖鏈電纜越不易斷芯,。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此,。
Q
高柔線的導體越細越好嗎,？

A
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07）,，導體越細確實會使得電線變得柔軟,，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差,，很容易在運動過程中因機械強度不夠而直接被拉斷,。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好,。
